高精密電子網印技術創新特色與商機(一)
福州印刷網 2007-7-26 14:26:00 來源:福州印刷網
一、高精密電子網版印刷并非空穴來風

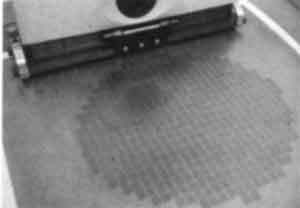

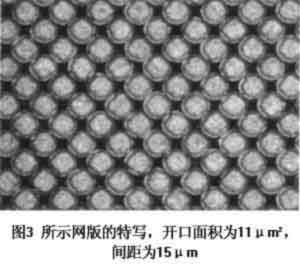

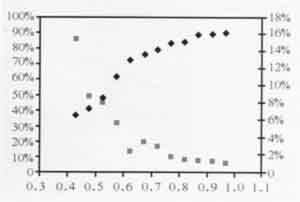

電子網版印刷的確是高精密度或高精細度的網版印刷。這種所謂的高精密度或高精細度絕對不是很空很虛的概念,它是需要用許多電子應用領域的印刷對象和非常具體的印刷數據去說明的。例如在CSP(chipsizepackageorchipscalepackage——芯片尺寸大小封裝,芯片級封裝)封裝系列產品中焊球節距為1.0mm、0.8mm、0.5mm、0.3mm的焊膏網版印刷;對準精度不得低于50μm的倒裝芯片(FC——flipchip)、C4(controlledcollapsecomponentconnection——可控坍塌元件互連)焊料凸點的網版印刷;在晶圓凸起的網版印刷技術中,以電鑄工藝所形成的晶圓凸起的金屬模版開口數目達數十萬個,而今天一塊金屬模版上的開口總數居然會超過200萬個!在進行網版印刷時,晶圓上的焊盤尺寸可能小于100μm,此時要求金屬模版精確定位開口及錫漿(焊膏)印刷圖像的偏移量總共只允許向某一方向偏移幾微米(見圖1、圖2、圖3);為適應厚膜多層布線及金屬化線寬和節距日益縮小的高密度要求,美國杜邦(DuPont)公司推出的適宜光刻的厚膜導體漿料(7-9μm的燒結厚度)的導體線寬及節距達25μm和50μm的網版印刷;英國Kons公司的細線厚膜工藝,Au(金)導體線路線寬可達10μm,而用于網版印刷印制的Au導體漿料,導體線寬已達50μm;在高密度互連多層板芯板制造技術中精細導線/線間距,20世紀90年代末到21世紀初,它的目標已經由0.10mm線寬發展到0.08mm線寬甚至是0.05mm線寬(目前有的已達0.02mm線寬)等等。于是新型的SMT網版印刷機、高精度印制電路板網版印刷機或光電顯示技術用網版印刷機、微電子技術用網版印刷機等高端網版印刷機的最新的數據圖像定位系統的精密度高達±0.005mm;谝陨蠑⒄f(shuō),電子網版印刷技術的高科技屬性的真實性凸現眼前,更重要的是說明了創新是高科技網版印刷技術從新的輝煌走向更加絢麗璀璨的明天的堅固基石。
